思联三维看图安卓版

思联三维看图安卓版是一款功能强大的在线图纸查看工具。用户可以方便地使用它来在线查看和编辑多种格式的图纸，轻松用手机完成办公任务。同时，还能高效地在团队中分享图纸，进行协同工作。需要此软件的用户快来下载吧。

思联三维看图安卓版使用指南

1、文件上传

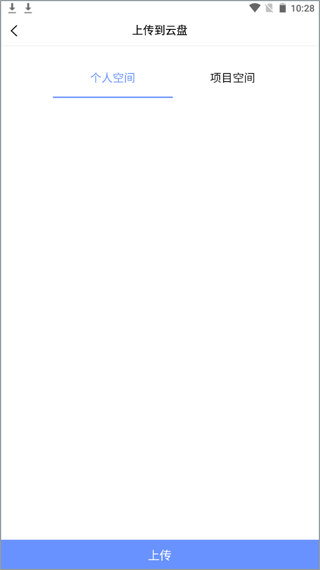

(1)将文件上传到个人空间或项目空间

方法一：

打开思联三维看图手机APP→>点击首页的悬浮按钮+→选择【上传文件】→找到需要上传的文件→选择上传到个人空间或项目空间，您可以在相应空间中查看上传的文件。

方法二：

打开手机APP→进入个人空间或项目空间→点击页面悬浮按钮+→选择【上传文件】→找到需要上传的文件，成功上传后可在个人空间或项目空间查看。

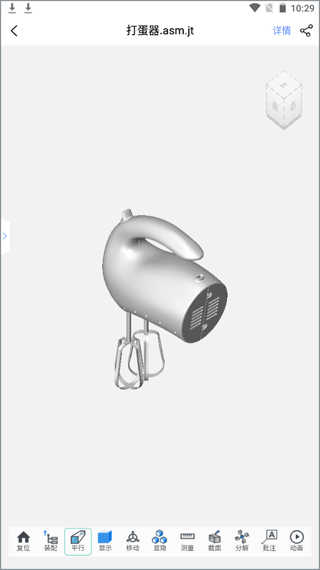

2、三维浏览功能

在浏览3D模型时，通过手指点击视口右上角的立方体，可以旋转模型的视角。用户还可以使用手指缩放视角大小。点击底部的功能菜单按钮，可对当前模型进行多种操作。功能菜单具体说明：

装配树

点击装配命令后，左侧会显示模型的装配树结构。视口中的零部件与结构树相对应，选中后会高亮显示。

复位

点击复位命令后，模型将恢复到初始状态。

动态观察

按住模型可以在任意角度旋转它。

透视/平行

支持透视投影与平行投影之间的切换。

显示

对模型可进行着色、边界线、消隐、半透明和线框处理。

移动

可以对选定的零部件进行平移、旋转、缩放和复位操作。

显隐

控制模型零部件的隐藏、隔离和显示。

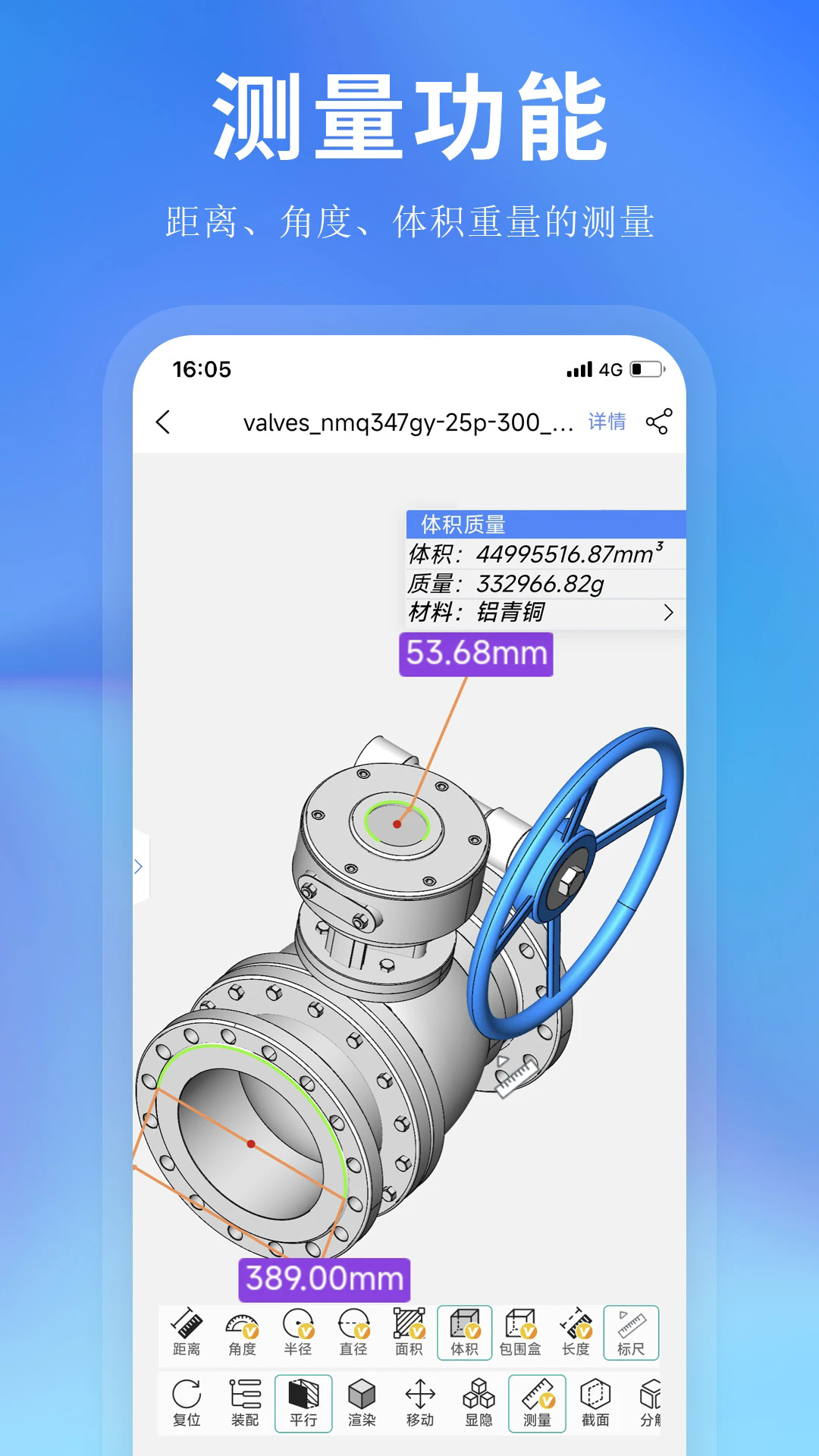

测量

提供多种测量方式: 点点、点线、点面、线线、线面、面面、圆心距、轴距、直径、半径和面积等，同时可以使用箭头帮助测量特征。

截面

可选择用于剖切的X/Y/Z平面，通过拖动来调节截面深度。

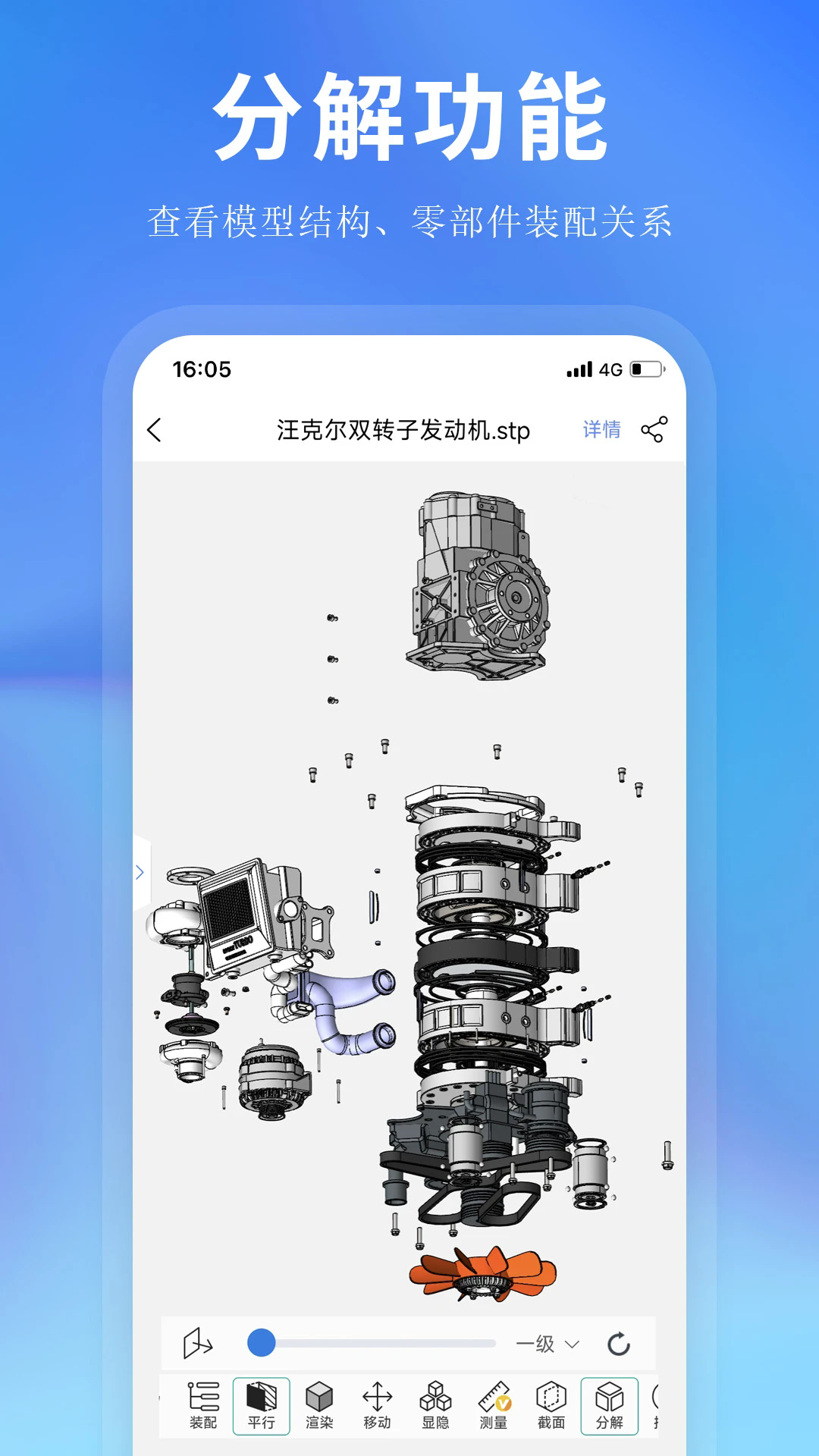

分解

选中后，可通过滑块调节模型的自动分解程度。

批注

创建批注时，可选择文字批注模式并在模型上选择起点位置，弹出对话框后输入文字后点击确定来放置文本批注。支持矩形、圆形、椭圆批注和涂鸦效果。也可以撤销、重做和保存批注。

动画

播放录制在模型文件中的动画。

3、三维模型格式转换

打开【个人空间】或【项目空间】选择需要转换格式的文件，点击右侧的"…"，选择“文件转换”，选定目标数据格式，点击"开始转换"，完成转换后，您可以查看转换后的文件。

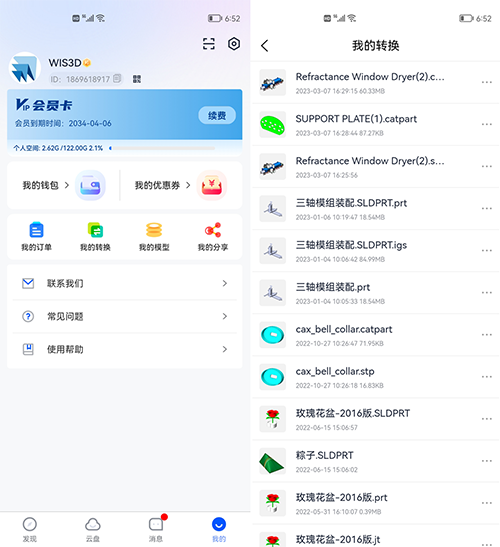

查看转换完成的文件：

【个人空间】中的转换完成文件将存储在【我的】——【我的转换】目录下;

【项目空间】中的转换完成文件将存储在项目空间的转换目录中。

Tips：

如果所选文件格式不支持转换，将提示“没有支持的转换类型"。

思联支持转换的具体格式如下：

UG/CATIA/Creo/SOLIDWORKS → JT

UG/CATIA/Creo/SOLIDWORKS → STEP

UG/Creo/SOLIDWORKS → CATIA

CATIA/Creo/SOLIDWORKS → UG

4、三维模型显示精度设置

点击模型右侧的…更多按钮→显示精度→选择所需的精度设置，以符合模型的具体情况。

5、模型库

用户可以在模型库内下载收藏三维模型，也可以发布自己的模型。用户选择【导入模型】时，需选择模型类型、分类和介绍，提交后待审核通过即可在模型库查看。

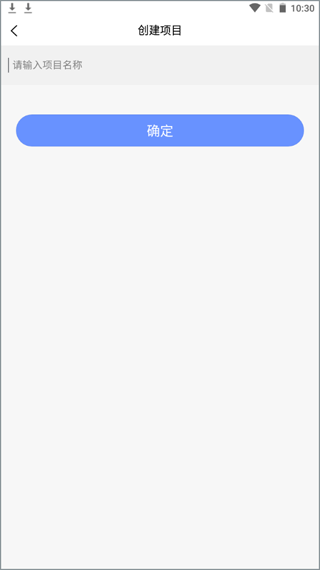

6、创建项目

通过【通讯录】选择【创建项目】，输入项目名称，然后点击确定即可。

Tips:

普通用户最多可以创建1个项目

会员用户最多可以创建3个项目

团队会员管理员可以创建最多200个项目

思联三维看图安卓版如何打开手机本地文档与数模

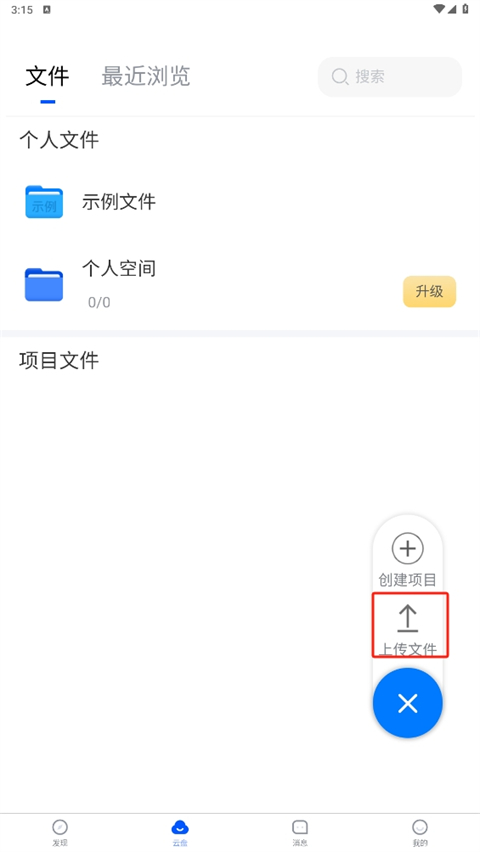

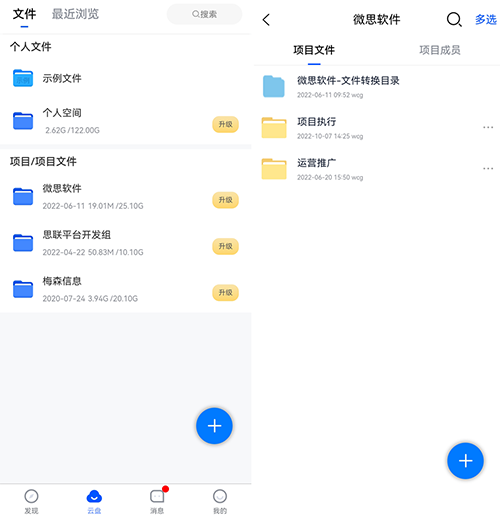

1、进入软件首页，点击悬浮按钮并选择上传文件;

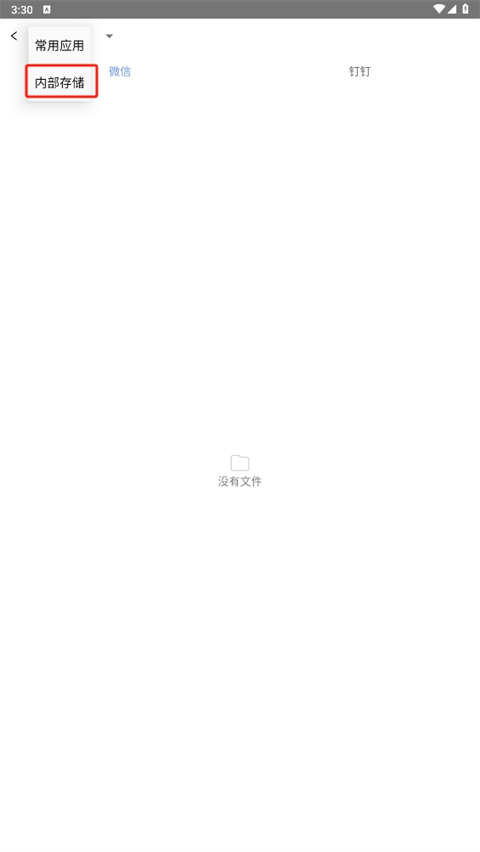

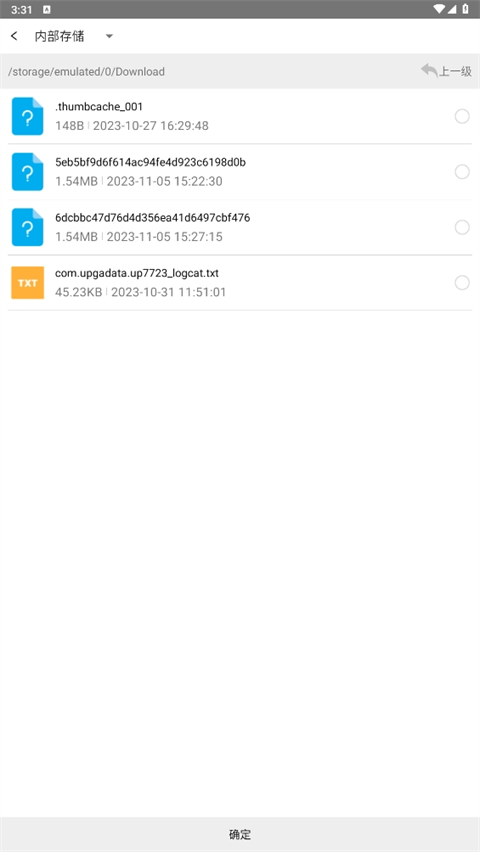

2、选择内部存储;

3、选择上传到个人空间（组织/团队空间）的文件，然后您可以在个人空间（组织/团队空间）中查看上传的文件。

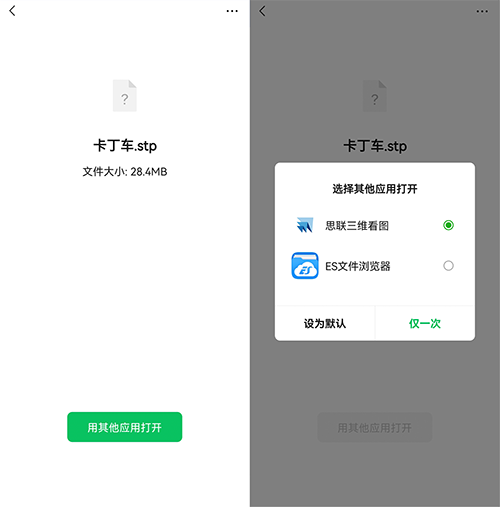

4、当然，您也可以通过微信/钉钉打开相关文件，选择其他应用打开，再选择“思联三维看图”来访问。

思联三维看图安卓版如何进行格式转换

1、在【个人空间】或【项目空间】选择要转换格式的文件，点击右边的“…”，选择“文件转换”，指定数据格式，点击“开始转换”，完成后可以查看转换后的文件。

2、转换后的文件会存储到【项目空间】的文件转换目录中。

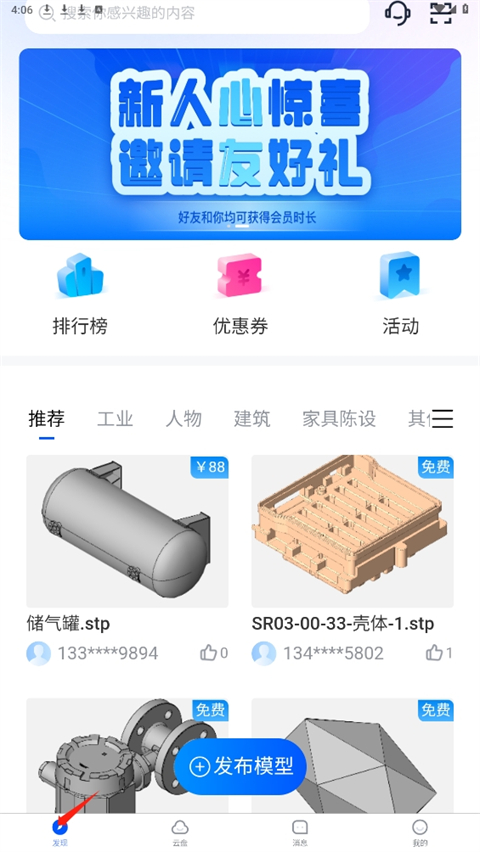

思联三维看图安卓版如何下载模型文件

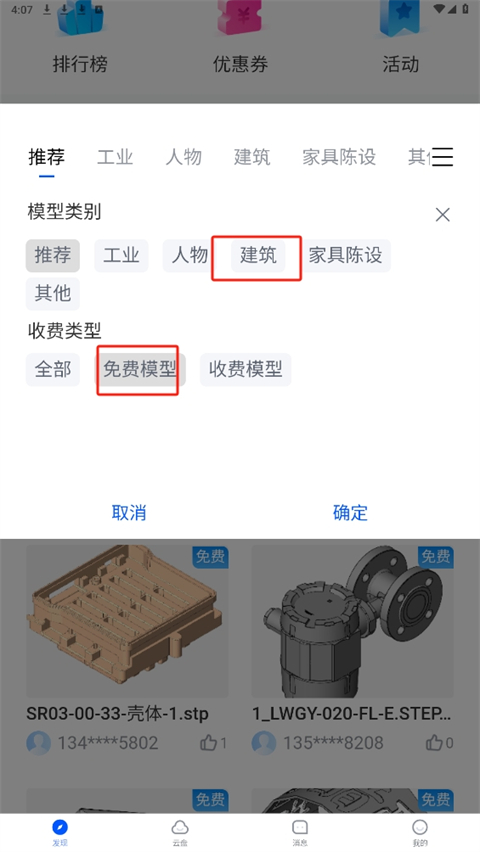

1、进入软件首页，在发现模块中，点击右侧的三条杠;

2、选择您想要的模型类别，点击确定;

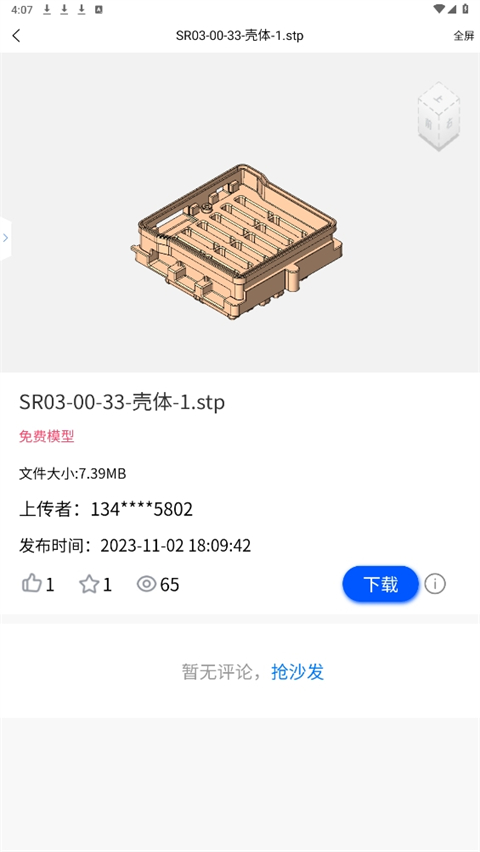

3、之后，选择您喜欢的模型点击进入，然后点击下载即可。

思联三维看图安卓版软件特点

1、利用先进的图纸查看技术，为用户提供流畅的查看体验。

2、无需安装CAD软件，轻松在线浏览各种类型的二维图纸。

3、可分享制作完成的图纸，还能设置访问密码。

思联三维看图安卓版软件优势

1、支持模型格式转化，满足用户个性化需求。

2、每个模型提供详细的截面分析，方便获取更多测量数据。

3、用户可在模型上添加批注，使编辑过程更加便捷。

思联三维看图安卓版软件特色

1、智能扫描模型并在线建模，提供模型分解功能。

2、为用户提供精准的测量功能，能够轻松获得模型的真实尺寸。

3、具备便捷在线协作功能，大幅提升工作效率。

思联三维看图安卓版软件评测

1、支持3D图纸的在线查看，为用户提供便捷体验。

2、多种可视化功能的应用，满足各种办公需求。

3、可从不同角度查看模型，更全面地了解模型效果。

更新记录

v7.0.6版本

(1)优化测量功能;

(2)改进触屏响应问题。
